UVC Tauchstrahler
Aquaforte Tauch UVC 40 Watt Amalgam, Tauchstrahler, 3-tlg.
Tauch UVC Lampen haben einen grossen Vorteil gegenüber herkömmlichen UVC Geräten: Sie bilden keinen Widerstand in der Leitung! Die Tauch UVC kann einfach in den Filter oder Vortex gelegt werden so dass Wasser vorbeiströmen kann. UVC-Lampe: 40 Watt Max Teichgröße ohne Fische: ca. 40.000 Liter Max Teichgröße bei Koibesatz: ca. 20.000 Liter Länge: ca. 50 cm Betriebsstunden: ca. 9000 ohne Stecker ACHTUNG: die Reichweite der UV-C Strahlung ist begrenzt (abhängig von u.a. der Klarheit des Wassers) so dass nur ein Teil des Wassers welches an der Lampe vorbeiströmt bestrahlt wird. Achten Sie immer darauf, dass die UVC Strahlung nicht dem Auge ausgesetzt wird, tragen Sie hierzu eine Schutzbrille und decken Sie den Filter/Vortex o.ä. immer ab. Schalten Sie das Gerät aus bevor Sie sich diesem nähern. Der Verwender ist selber verantwortlich für die Gefahren bei der Aussetzung der UVC Strahlung. Achtung: Die Lampe muß immer vollständig unter Wasser getaucht sein! Der Lampenfuß hat Ø32mm und kann ggf. mit 32mm Rohrschellen befestigt werden wenn die Lampe "lose" in einem Gehäuse gebraucht wird. Der T5 Brenner hat eine Lebensdauer von 9000 Brennstunden und einen netto Strahlungswert von 25.000 Mikrowatt. Das neue Modell kann geöffnet werden, sodass die Lampe ausgetauscht werden kann. (Quarzglas und Ballast bleiben also bestehen). Es ist auch eine spezielle Halterung zu bekommen, sodass die Lampe direkt in ein Gehäuse geschraubt werden kann (siehe Zeichnung). Hierfür wird ein Loch von ± 48mm benötigt. (1½" AG).
Aquaforte Tauch UVC 40 Watt Montageset, Tauchstrahler,
4-teiliges Montageset bestehend aus: 1 x Trafo 1 x UVC Ersatzlampe 1 x Quarzglas 1 x Verbindungsstück Vorteile: Sie bilden keinen Widerstand in der Leitung! Die Tauch UV-C kann einfach in den Filter oder Vortex gelegt werden, so dass Wasser vorbeiströmen kann. ACHTUNG: die Reichweite der UV-C Strahlung ist begrenzt (abhängig von u.a. der Klarheit des Wassers), nur der Teil des Wassers, der vorbeiströmt, wird bestrahlt. Chemiefrei. Produktbeschreibung: Der Lampenfuß hat Ø32mm und kann ggf. mit 32mm Rohrschellen befestigt werden wenn die Lampe "lose" in einem Gehäuse gebraucht wird. Die Tauch-UV-C (40&75 Watt) ist 100 cm lang. Der T5 Brenner hat eine Lebensdauer von 9000 Brennstunden und einen netto Strahlungswert von 25.000 Mikrowatt. Das neue Modell kann geöffnet werden, sodass die Lampe ausgetauscht werden kann. (Quarzglas und Ballast bleiben also bestehen). Es ist auch eine spezielle Halterung zu bekommen, sodass die Lampe direkt in ein Gehäuse geschraubt werden kann (siehe Zeichnung). Hierfür wird ein Loch von ± 48mm benötigt. (1½" AG). Details: Leistung der UVC-Lampe: 40 Watt Max Teichgröße ohne Fische: ca. 60.000 Liter Max Teichgröße bei Koibesatz: ca. 35.000 Liter Länge: ca. 100 cm Betriebsstunden: ca. 9000 ohne Stecker Achtung: Die Lampe muss immer vollständig unter Wasser getaucht sein! Achten Sie immer darauf, dass die UVC -Strahlung nicht dem Auge ausgesetzt wird, tragen Sie hierzu eine Schutzbrille und decken Sie den Filter/Vortex o.ä. immer ab.Schalten Sie das Gerät aus bevor Sie sich diesem nähern. Der Verwender ist selbst verantwortlich für die Gefahren bei der Aussetzung der UVC Strahlung.
BIO-UV 10 Ersatzlampe, 33Watt, für professionelles UVC-Gerät
Die spezielle "High Intensity" UV Lampe mit einer Ausgangsleistung von 30.000 Mikrowatt (25.000 am Ende der Lebensdauer) tötet bei einer minimalen Bestrahlung von 2 Sekunden nicht nur Schwebealgen sondern zu 99,9% viele schädliche Bakterien und Viren wie Aeromonas, Pseudomonas und Legionellen. Details der BIO-UV 10 Ersatzlampe: Leistung der Röhre: 33 Watt Lange Lebensdauer von 13.000 Brennstunden (abhängig von der Einschaltfrequenz) Vorteile: Keine chemischen Zusätze notwendig Umweltverträglich
Halteplatte Edelstahl mit 2 Klippse
Das Bild zeigt zwei verschiedene Halteschienen aus Edelstahl, die speziell als Zubehör für technische Geräte oder Ordnungssysteme gedacht sind. Hier sind die Details, die man aus dem Bild entnehmen kann: 1. Produktdetails Material: Gebürsteter Edelstahl (robust und rostfrei). Konstruktion: Flache Metallleisten mit jeweils zwei stabilen Halteclips/Klemmen. Zweck: Diese Schienen dienen wahrscheinlich dazu, Geräte, Dokumente oder Werkzeuge sicher einzuspannen. 2. Kompatibilität Die Beschriftung gibt klare Hinweise darauf, wofür diese Schienen verwendet werden: Obere Schiene: „Passend für TS 400“. Sie ist kürzer und die Clips sitzen weiter innen. Untere Schiene: „Passend für TS 810“. Sie ist deutlich länger, wobei die Clips weiter außen positioniert sind.
SterilAir Ersatzröhre UVC 2020-2K 20Watt vor 2013
für Tauchstrahler AQT2020 20Watt Tauchstrahler die vor 2013 produziert wurden verwenden diesen Röhrentyp 20Watt Anschluss: 2-PIN Röhre: 400mm Länge blauer Steckplatz
SterilAir Ersatzröhre UVC 2020-4K 20Watt ab 2013
für Tauchstrahler AQT2020 20Watt Tauchstrahler die nach 2013 produziert wurden verwenden diesen Röhrentyp 20Watt Anschluss: 4-PIN Röhre: 400mm Länge grüner Steckplatz

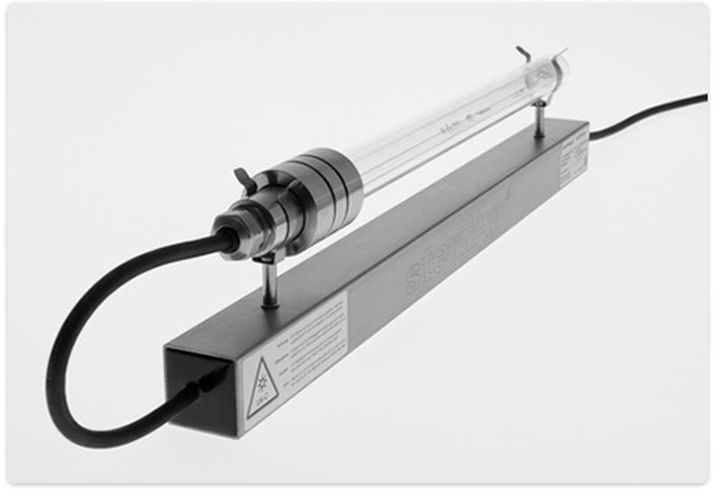

SterilAir Tauchstrahler AQT 2020 20 Watt UVC
Leistung: 20Watt Länge: 495mm/375mm 10m Netzkabel Der Tauchstrahler ist geeignet für ein Teichvolumen max. 40.000 Liter Vielseitig einsetzbare Tauchstrahler Auf einfache und sehr wirkungsvolle Weise lassen sich mit sterilAir Tauchstrahlern UV-transparente, wässrige Medien entkeimen. Die einfache Bauform erlaubt eine unkomplizierte Nachrüstung in bestehende Anlagen. Die sorgfältig verarbeitete Edelstahl-Konstruktion und mehrere Dichtungsringe in der stabilen Verschraubung garantieren eine hohe Betriebs- und Ausfallsicherheit. Geräteserie AQT - Tauchstrahler für Luftbefeuchter sterilAir AQT Tauchstrahler sind eine ideale Komponente zur zuverlässigen Entkeimung von Wassertanks in Befeuchtern und Kühltürmen. Durch die Positionierung direkt im Reservoir wird nicht nur das Brauchwasser effektiv entkeimt, sondern auch die Bildung von Biofilmen im Tank und an exponierten Oberflächen verhindert. Für Kühltürme, Umlaufsprühbefeuchter, Luftwäscher und Wassertanks Geringer Montageaufwand Maximale Ausfallsicherheit, IP68
Sterilsystems Amalgam UVC Tauchstrahler 55 Watt Teich UV Freistrahler
Das Bild zeigt einen UVC-Tauchstrahler des Herstellers STERILSYSTEMS, genauer gesagt ein Modell aus der TS-Serie (höchstwahrscheinlich das TS400-System). Diese Systeme sind für die professionelle Keimreduktion und Algenbekämpfung in Wasseranwendungen konzipiert. Hier sind die wichtigsten Details zum TS400 Komplettsystem: Technische Eckdaten (TS400-Serie) Merkmal Details Leistung Wahlweise 18 W (Standard-Hg) oder 55 W (Amalgam-Hochleistung) Länge Ca. 450 mm (Gesamtlänge inkl. Gehäuse) Durchmesser 30 mm (Quarzglas/Gehäuse) Material Rostfreier Edelstahl V4A, wasserdicht vergossen Lebensdauer Bis zu 16.000 Betriebsstunden (Amalgam-Version) Schutzart IP68 (vollständig untertauchbar) Hauptmerkmale des Systems Plug-and-Play: Das "Komplettsystem" beinhaltet den Strahler, das Quarzschutzrohr, ein Vorschaltgerät (meist in einer separaten Box/Einzelschaltkasten) und das Anschlusskabel (3, 6 oder 10 Meter). Vielseitige Montage: Wie auf deinem Foto zu sehen, wird der Strahler oft mit Edelstahl-Halteklammern auf einer Grundplatte geliefert. Er kann so einfach in Tanks, Filterbecken oder Kanäle gelegt oder an Wänden fixiert werden. Effektivität: Die UVC-Strahlung (Wellenlänge ca. 254 nm) zerstört die DNA von Bakterien, Viren und Schwebealgen, wodurch diese sich nicht mehr vermehren können. Typische Einsatzbereiche Gewerbe & Industrie: Luftwäscher, Kühltürme und Wassertanks zur Legionellen-Prävention. Teichtechnik: Besonders beliebt bei Koiteichen, um klares Wasser ohne Chemie zu garantieren. Lebensmittelindustrie: Desinfektion von Prozesswasser oder Befeuchtungsanlagen. Lieferung ohne Halteplatte. Wichtige Sicherheitshinweise Vorsicht: UVC-Licht ist schädlich für Augen und Haut. Der Strahler darf niemals außerhalb des Wassers oder ohne Augenschutz betrieben werden. In der Regel sollte er so verbaut sein, dass kein direktes Licht nach außen dringt.

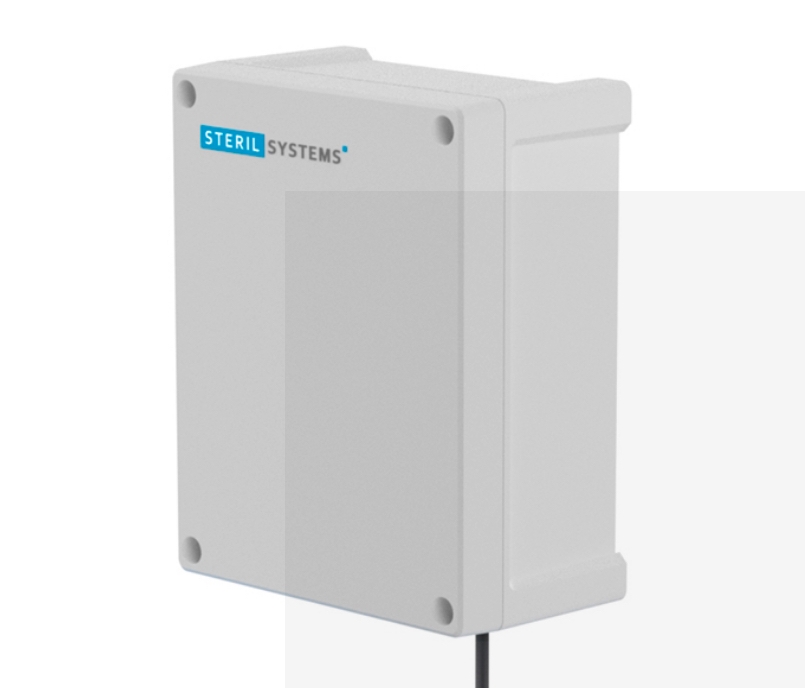

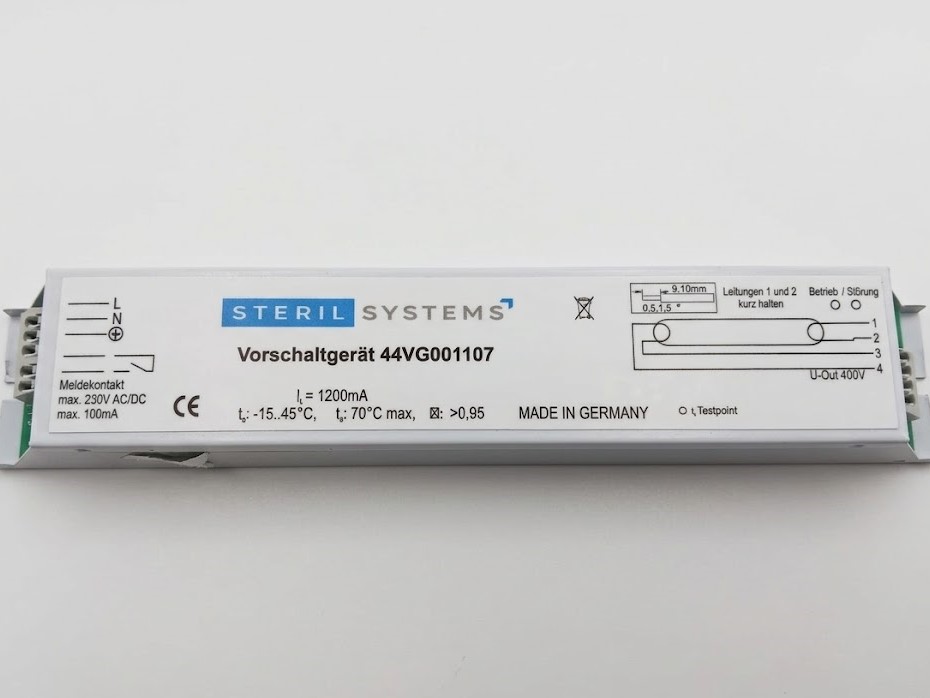

Sterilsystems Amalgam UVC Vorschaltgerät110 Watt Teich UV Freistrahler
Das gezeigte Gerät ist ein elektronisches Vorschaltgerät (EVG) der Firma Steril Systems, Modellnummer 44VG001107. Es dient speziell zum Betrieb von UV-C-Entladungslampen, die zur Entkeimung von Luft, Wasser oder Oberflächen eingesetzt werden. Hier sind die wichtigsten technischen Details und Merkmale auf einen Blick: Technische Spezifikationen Lampenstrom (IL): 1200 mA (1,2 A). Das ist ein relativ hoher Strom, was auf den Betrieb von leistungsstarken UV-C-Strahlern hindeutet. Ausgangsspannung (Uout): 400 V. Temperaturbereich: Umgebungstemperatur (ta): -15 °C bis +45 °C. Maximale Gehäusetemperatur (tc): 70 °C (Messpunkt ist auf dem Gehäuse markiert). Leistungsfaktor (λ): >0,95 (sehr effizient, geringe Blindleistung). Anschlüsse und Funktionen Netzeingang (links): Klassischer Anschluss für Phase (L), Neutralleiter (N) und Erdung. Meldekontakt: Ein integrierter potenzialfreier Kontakt (max. 230V AC/DC, 100mA). Dieser dient dazu, den Status (z. B. Lampenausfall) an eine externe Steuerung oder ein Warnlicht weiterzugeben. Lampenausgang (rechts): 4-poliger Anschluss für eine UV-Lampe. Beachten Sie den Hinweis „Leitungen 1 und 2 kurz halten“ – das ist wichtig, um elektromagnetische Störungen zu minimieren und eine sichere Zündung zu gewährleisten. Status-LEDs: „Betrieb / Störung“ zur schnellen optischen Diagnose vor Ort. Lieferung ohne Kabel! Sicherheitshinweise Da dieses Gerät UV-C-Lampen steuert, ist extreme Vorsicht geboten: Augenschutz: Blicken Sie niemals direkt in eine brennende UV-C-Lampe, da dies schwere Augenschäden (Verblitzung) verursacht. Ozon: Je nach Lampentyp kann Ozon entstehen; sorgen Sie für ausreichende Belüftung. Spannung: Arbeiten am Vorschaltgerät sollten nur im spannungsfreien Zustand durch Fachpersonal durchgeführt werden. Worauf Sie achten sollten Falls Sie das Gerät ersetzen oder reparieren: Prüfen Sie unbedingt, ob die angeschlossene Lampe genau für 1200 mA ausgelegt ist. Ein falscher Stromwert verkürzt die Lebensdauer der Lampe massiv oder führt dazu, dass sie gar nicht erst zündet.

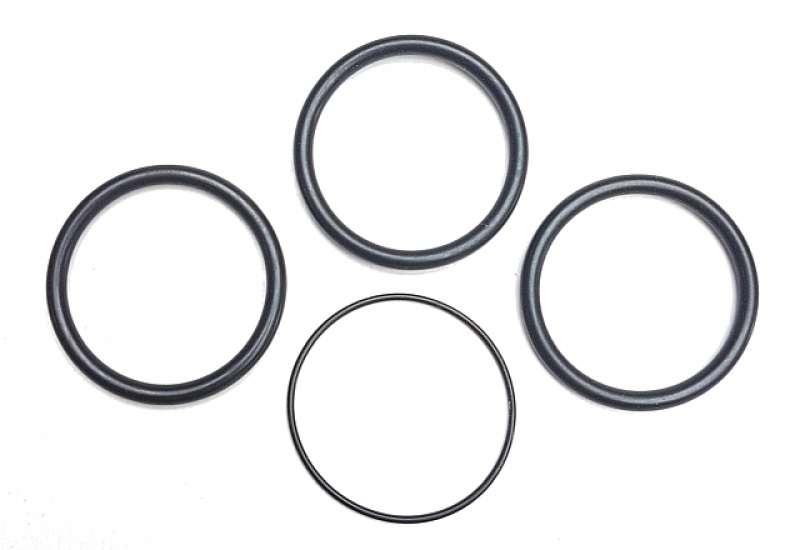

Sterilsystems Dichtringsatz für Tauchlampen UVC Tauchstrahler
Bei den abgebildeten Dichtringen für Sterilsystem-Tauchstrahler handelt es sich um essenzielle Verschleißteile, die meist aus speziellen Hochleistungselastomeren bestehen. Da diese Strahler oft zur Entkeimung in Wasserreservoirs oder industriellen Anlagen eingesetzt werden, müssen die O-Ringe hohen Anforderungen gerecht werden. Hier sind die wichtigsten Details zu diesen Komponenten: 1. Materialbeschaffenheit Die Ringe müssen sowohl gegen UV-C-Strahlung als auch gegen Wasser und eventuelle Reinigungschemikalien beständig sein. Gängige Materialien sind: EPDM (Ethylen-Propylen-Dien-Kautschuk): Sehr verbreitet, da es eine hervorragende Beständigkeit gegen Ozon, UV-Strahlung und Witterung besitzt. FKM/Viton: Wird verwendet, wenn das System höheren Temperaturen oder aggressiveren Chemikalien ausgesetzt ist. Silikon: Oft in lebensmittelechten Bereichen zu finden, allerdings weniger mechanisch belastbar. 2. Funktion im System Die O-Ringe erfüllen zwei kritische Aufgaben: Abdichtung des Quarzglasrohres: Sie verhindern, dass Wasser in das Innere des Schutzrohres eindringt, wo sich die elektrische UV-Lampe befindet. Ein Defekt führt hier sofort zum Kurzschluss. Dämpfung: Sie dienen oft als elastische Lagerung für das Glasrohr, um Vibrationen abzufangen und Glasbruch zu verhindern. 3. Wartung und Austausch In einem Sterilsystem sind Dichtringe massiver Belastung ausgesetzt: Versprödung: Durch die ständige Bestrahlung verliert das Material mit der Zeit Weichmacher und wird brüchig. Wechselintervall: Es wird dringend empfohlen, die Dichtringe bei jedem Lampenwechsel (meist nach 8.000 bis 12.000 Betriebsstunden) auszutauschen. Montagehinweis: Verwenden Sie beim Einsetzen idealerweise ein wenig lebensmittelechtes Silikonfett. Das erleichtert die Montage, verhindert das Verdrehen des Rings und sorgt für eine bessere Initialabdichtung. Typische Anzeichen für einen nötigen Wechsel Wenn Sie eine weiße, kreidige Schicht auf den Ringen sehen oder kleine Risse beim Dehnen bemerken, ist die Schutzfunktion nicht mehr gewährleistet. Ein kleiner Tipp am Rande: Achten Sie beim Kauf exakt auf die Maße (Innendurchmesser x Schnurstärke). Selbst Abweichungen von 0,5 mm können dazu führen, dass das Quarzglas beim Festschrauben unter zu viel Spannung gerät und bricht.

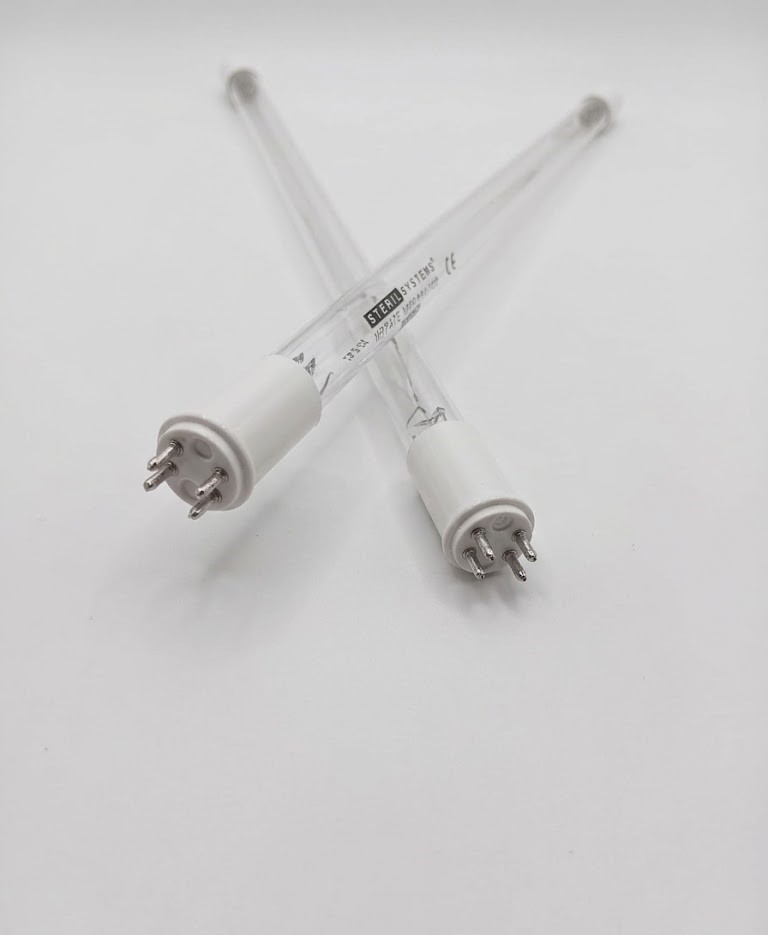

Sterilsystems UVC Ersatzlampe für TS 400 Amalgam 55 Watt Teich UV Freistrahler
Bei der auf dem Foto zu sehenden Röhre handelt es sich um ein hochwertiges UV-C Ersatzleuchtmittel von Sterilsystems, speziell für die TS 400 Serie (oft als Amalgam-Variante). Diese Röhren werden primär zur chemiefreien Desinfektion von Wasser, Luft und Oberflächen eingesetzt. Hier sind die wichtigsten Details, die du über dieses Modell wissen solltest: Technische Eckdaten Leistung: In der Standardausführung hat die TS 400 Röhre 55 Watt. Es gibt jedoch auch Hochleistungsvarianten (Amalgam) für das gleiche System. Wellenlänge: Sie emittiert Licht bei 253,7 nm. Das ist exakt der Bereich, der die DNA von Mikroorganismen (Bakterien, Viren, Algen) zerstört. Lebensdauer: Sterilsystems gibt für ihre High-Efficiency-Strahler oft eine Betriebsdauer von bis zu 16.000 Stunden an. Bauform: Wie auf deinem Bild erkennbar, verfügt sie über einen 4-poligen Anschluss auf einer Seite (einseitig gesockelt). Typische Einsatzgebiete Teichtechnik & Aquaristik: Besonders beliebt bei Koiteichen zur Bekämpfung von Schwebealgen und zur Keimreduzierung. Wasseraufbereitung: In Wassertanks, Luftwäschern oder Kühltürmen. Industrie: Einsatz in der Lebensmittel- oder Pharmaindustrie, da die Gehäuse (falls vorhanden) meist aus lebensmittelechtem Edelstahl (V4A) bestehen. Wichtige Gebrauchs- und Wartungshinweise Reinigung: Kalk- oder Schmutzablagerungen auf dem Glas blockieren die UV-Strahlung fast vollständig. Die Röhre (bzw. das Quarzschutzrohr) sollte regelmäßig mit einem weichen Tuch und Essig oder Alkohol gereinigt werden. Verschleiß: Auch wenn die Röhre nach 12.000–16.000 Stunden noch blau leuchtet, verliert sie massiv an Entkeimungsleistung. Ein regelmäßiger Austausch ist für die Wirkung essenziell. Sicherheit: Blicke niemals direkt in das leuchtende Licht! UV-C Strahlung verursacht schwere Augenentzündungen und Hautschäden. Ein kleiner Tipp: Wenn du die Röhre austauschst, achte darauf, das Glas nicht mit bloßen Fingern zu berühren. Hautfett kann sich in das Glas einbrennen und die Lebensdauer verkürzen. Falls es doch passiert ist: Einfach kurz mit Spiritus abwischen.

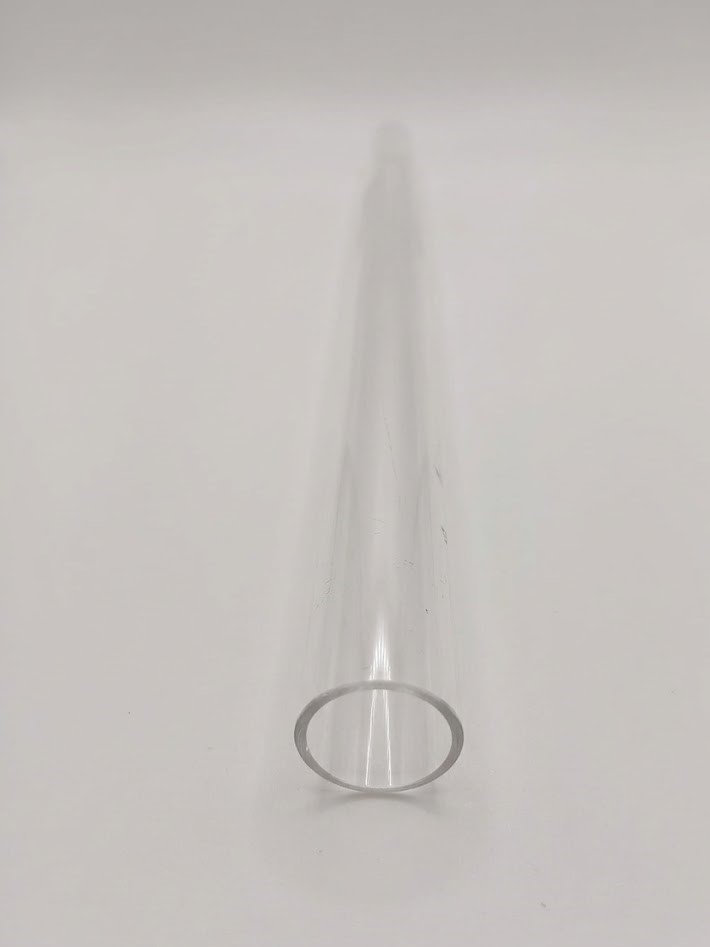

Sterilsystems UVC Quarzglas für TS 400 Amalgam 55 Watt Schutzrohr
Bei dem auf dem Foto abgebildeten Gegenstand handelt es sich um ein Ersatz-Quarzglas (Schutzrohr) für das UVC-Entkeimungssystem TS400 der Firma Sterilsystems. Das Quarzglas hat die spezifische Artikelnummer 45Q0040000. Hier sind die wichtigsten Details zu diesem Bauteil und dem dazugehörigen System: Produktdetails Funktion: Das Quarzrohr dient als wasserdichte Schutzhülle für den eigentlichen UVC-Strahler. Es lässt die UV-C-Strahlung nahezu ungehindert (hochtransparent) durch, schützt die Lampe aber vor direktem Kontakt mit Wasser und Verschmutzung. Kompatibilität: Es ist passgenau für den Tauchstrahler TS400 (oft in der Amalgam-Version mit 55 Watt genutzt). Abmessungen: In der Regel hat dieses Rohr eine Länge von ca. 450 mm und einen Durchmesser von 30 mm. Material: Hochwertiges Quarzglas, das für eine maximale UV-C-Durchlässigkeit optimiert ist. Einsatzbereiche des TS400 Systems Das System, in dem dieses Glas zum Einsatz kommt, wird primär zur Desinfektion von Wasser eingesetzt: Teichtechnik: Sehr beliebt in Koi- und Schwimmteichen zur Algenbekämpfung und Keimreduzierung. Industrie: Wasseraufbereitung in Luftwäschern, Kühltürmen oder Tanks. Lebensmittelbereich: Zur Sicherstellung hygienisch einwandfreien Prozesswassers. Wichtige Wartungshinweise Reinigung: Kalkbeläge oder Schmutz auf dem Glas reduzieren die Entkeimungsleistung massiv. Es sollte daher regelmäßig mit einem weichen Tuch und ggf. Entkalker gereinigt werden. Bruchgefahr: Quarzglas ist sehr spröde. Achten Sie beim Einbau darauf, die Dichtungen (O-Ringe) korrekt zu platzieren, um Spannungen im Glas zu vermeiden. Sicherheit: Schalten Sie das System immer stromlos, bevor Sie das Quarzglas berühren oder wechseln. UVC-Strahlung ist schädlich für Augen und Haut.

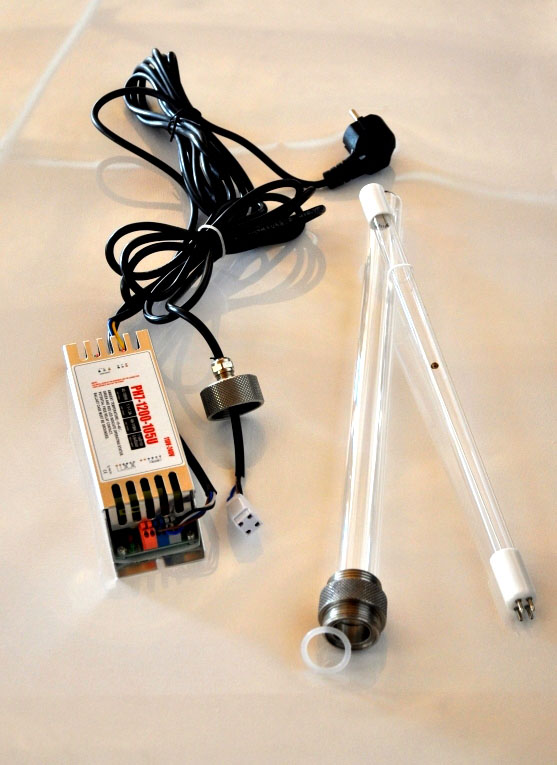

UVC Tauch-Freistrahler Profi 52 Watt Amalgam 3-teilig Montageset
Die Profivariante ist jetzt noch sparsamer und kompakter, mit separatem Vorschaltgerät für noch leichtere Handhabung. Die Bauweise dieses UV- Brenners beruht auf einem ausgeklügelten System, mit optimaler Wasserklärung. Die sogenannten Freistrahler bestehen aus einer T5 UV Amalgam Röhre, einem Quarzglas und einem elektronischem Vorschaltgerät. Ein Gehäuse aus Plastik oder Metall, wie wir es bei üblichen UV-Brennern gewohnt sind, entfällt bei diesen Modellen. Der Wasserdurchsatz Ihrer Pumpe ist um bis zu 30 % höher, als bei herkömmlichen UV- Brennern mit fester Installation. Zudem besteht die Möglichkeit wesentlich größere Wassermengen an dem Freistrahler vorbei zu leiten. Hierdurch erhöht sich der Durchsatz, woraus wiederum eine bessere Entkeimung resultiert. Für ein optimales Klärungsergebnis, bei entsprechend großem Pumpenvolumen, reichen 0,5 W/ m³ Teichwasser vollkommen aus. Die T5 UV Röhren sollten nach maximal 8.000 Laufstunden ausgewechselt werden. Sie sind einfach in der Handhabung / Wartung und bestens für den Gebrauch in Vorfiltern, Vortex oder ähnlichem geeignet. Hinweis: Da UV Strahlung schädlich ist und der Tauchstrahler kein übliches Gehäuse hat, vermeiden Sie direkten Augenkontakt und zu langen Hautkontakt. Die Vorteile im Überblick: Effektive Entkeimung Enorm hoher Wasserdurchsatz Flexibel in der Installation Energiesparende Eigenschaften 10 Meter Kabel Top Preis-Leistungs-Verhältnis UVC Tauch- Freistrahler Profi 52 W Amalgam Tauch UVC Lampen entsprechen den geltenden DIN Normen. Der Tauchstrahler wird in drei Einzelteilen geliefert und muss selbst zusammen gebaut werden!
