Sterilsystems Amalgam UVC Tauchstrahler 55 Watt Teich UV Freistrahler

  Bei den abgebildeten Dichtringen für Sterilsystem-Tauchstrahler handelt es sich um essenzielle Verschleißteile, die meist aus speziellen Hochleistungselastomeren bestehen. Da diese Strahler oft zur Entkeimung in Wasserreservoirs oder industriellen Anlagen eingesetzt werden, müssen die O-Ringe hohen Anforderungen gerecht werden. Hier sind die wichtigsten Details zu diesen Komponenten: 1. Materialbeschaffenheit Die Ringe müssen sowohl gegen UV-C-Strahlung als auch gegen Wasser und eventuelle Reinigungschemikalien beständig sein. Gängige Materialien sind: EPDM (Ethylen-Propylen-Dien-Kautschuk): Sehr verbreitet, da es eine hervorragende Beständigkeit gegen Ozon, UV-Strahlung und Witterung besitzt. FKM/Viton: Wird verwendet, wenn das System höheren Temperaturen oder aggressiveren Chemikalien ausgesetzt ist. Silikon: Oft in lebensmittelechten Bereichen zu finden, allerdings weniger mechanisch belastbar. 2. Funktion im System Die O-Ringe erfüllen zwei kritische Aufgaben: Abdichtung des Quarzglasrohres: Sie verhindern, dass Wasser in das Innere des Schutzrohres eindringt, wo sich die elektrische UV-Lampe befindet. Ein Defekt führt hier sofort zum Kurzschluss. Dämpfung: Sie dienen oft als elastische Lagerung für das Glasrohr, um Vibrationen abzufangen und Glasbruch zu verhindern. 3. Wartung und Austausch In einem Sterilsystem sind Dichtringe massiver Belastung ausgesetzt: Versprödung: Durch die ständige Bestrahlung verliert das Material mit der Zeit Weichmacher und wird brüchig. Wechselintervall: Es wird dringend empfohlen, die Dichtringe bei jedem Lampenwechsel (meist nach 8.000 bis 12.000 Betriebsstunden) auszutauschen. Montagehinweis: Verwenden Sie beim Einsetzen idealerweise ein wenig lebensmittelechtes Silikonfett. Das erleichtert die Montage, verhindert das Verdrehen des Rings und sorgt für eine bessere Initialabdichtung. Typische Anzeichen für einen nötigen Wechsel Wenn Sie eine weiße, kreidige Schicht auf den Ringen sehen oder kleine Risse beim Dehnen bemerken, ist die Schutzfunktion nicht mehr gewährleistet. Ein kleiner Tipp am Rande: Achten Sie beim Kauf exakt auf die Maße (Innendurchmesser x Schnurstärke). Selbst Abweichungen von 0,5 mm können dazu führen, dass das Quarzglas beim Festschrauben unter zu viel Spannung gerät und bricht.

  Bei dem auf dem Foto abgebildeten Gegenstand handelt es sich um ein Ersatz-Quarzglas (Schutzrohr) für das UVC-Entkeimungssystem TS400 der Firma Sterilsystems. Das Quarzglas hat die spezifische Artikelnummer 45Q0040000. Hier sind die wichtigsten Details zu diesem Bauteil und dem dazugehörigen System: Produktdetails Funktion: Das Quarzrohr dient als wasserdichte Schutzhülle für den eigentlichen UVC-Strahler. Es lässt die UV-C-Strahlung nahezu ungehindert (hochtransparent) durch, schützt die Lampe aber vor direktem Kontakt mit Wasser und Verschmutzung. Kompatibilität: Es ist passgenau für den Tauchstrahler TS400 (oft in der Amalgam-Version mit 55 Watt genutzt). Abmessungen: In der Regel hat dieses Rohr eine Länge von ca. 450 mm und einen Durchmesser von 30 mm. Material: Hochwertiges Quarzglas, das für eine maximale UV-C-Durchlässigkeit optimiert ist. Einsatzbereiche des TS400 Systems Das System, in dem dieses Glas zum Einsatz kommt, wird primär zur Desinfektion von Wasser eingesetzt: Teichtechnik: Sehr beliebt in Koi- und Schwimmteichen zur Algenbekämpfung und Keimreduzierung. Industrie: Wasseraufbereitung in Luftwäschern, Kühltürmen oder Tanks. Lebensmittelbereich: Zur Sicherstellung hygienisch einwandfreien Prozesswassers. Wichtige Wartungshinweise Reinigung: Kalkbeläge oder Schmutz auf dem Glas reduzieren die Entkeimungsleistung massiv. Es sollte daher regelmäßig mit einem weichen Tuch und ggf. Entkalker gereinigt werden. Bruchgefahr: Quarzglas ist sehr spröde. Achten Sie beim Einbau darauf, die Dichtungen (O-Ringe) korrekt zu platzieren, um Spannungen im Glas zu vermeiden. Sicherheit: Schalten Sie das System immer stromlos, bevor Sie das Quarzglas berühren oder wechseln. UVC-Strahlung ist schädlich für Augen und Haut.

  Bei der auf dem Foto zu sehenden Röhre handelt es sich um ein hochwertiges UV-C Ersatzleuchtmittel von Sterilsystems, speziell für die TS 400 Serie (oft als Amalgam-Variante). Diese Röhren werden primär zur chemiefreien Desinfektion von Wasser, Luft und Oberflächen eingesetzt. Hier sind die wichtigsten Details, die du über dieses Modell wissen solltest: Technische Eckdaten Leistung: In der Standardausführung hat die TS 400 Röhre 55 Watt. Es gibt jedoch auch Hochleistungsvarianten (Amalgam) für das gleiche System. Wellenlänge: Sie emittiert Licht bei 253,7 nm. Das ist exakt der Bereich, der die DNA von Mikroorganismen (Bakterien, Viren, Algen) zerstört. Lebensdauer: Sterilsystems gibt für ihre High-Efficiency-Strahler oft eine Betriebsdauer von bis zu 16.000 Stunden an. Bauform: Wie auf deinem Bild erkennbar, verfügt sie über einen 4-poligen Anschluss auf einer Seite (einseitig gesockelt). Typische Einsatzgebiete Teichtechnik & Aquaristik: Besonders beliebt bei Koiteichen zur Bekämpfung von Schwebealgen und zur Keimreduzierung. Wasseraufbereitung: In Wassertanks, Luftwäschern oder Kühltürmen. Industrie: Einsatz in der Lebensmittel- oder Pharmaindustrie, da die Gehäuse (falls vorhanden) meist aus lebensmittelechtem Edelstahl (V4A) bestehen. Wichtige Gebrauchs- und Wartungshinweise Reinigung: Kalk- oder Schmutzablagerungen auf dem Glas blockieren die UV-Strahlung fast vollständig. Die Röhre (bzw. das Quarzschutzrohr) sollte regelmäßig mit einem weichen Tuch und Essig oder Alkohol gereinigt werden. Verschleiß: Auch wenn die Röhre nach 12.000–16.000 Stunden noch blau leuchtet, verliert sie massiv an Entkeimungsleistung. Ein regelmäßiger Austausch ist für die Wirkung essenziell. Sicherheit: Blicke niemals direkt in das leuchtende Licht! UV-C Strahlung verursacht schwere Augenentzündungen und Hautschäden. Ein kleiner Tipp: Wenn du die Röhre austauschst, achte darauf, das Glas nicht mit bloßen Fingern zu berühren. Hautfett kann sich in das Glas einbrennen und die Lebensdauer verkürzen. Falls es doch passiert ist: Einfach kurz mit Spiritus abwischen.

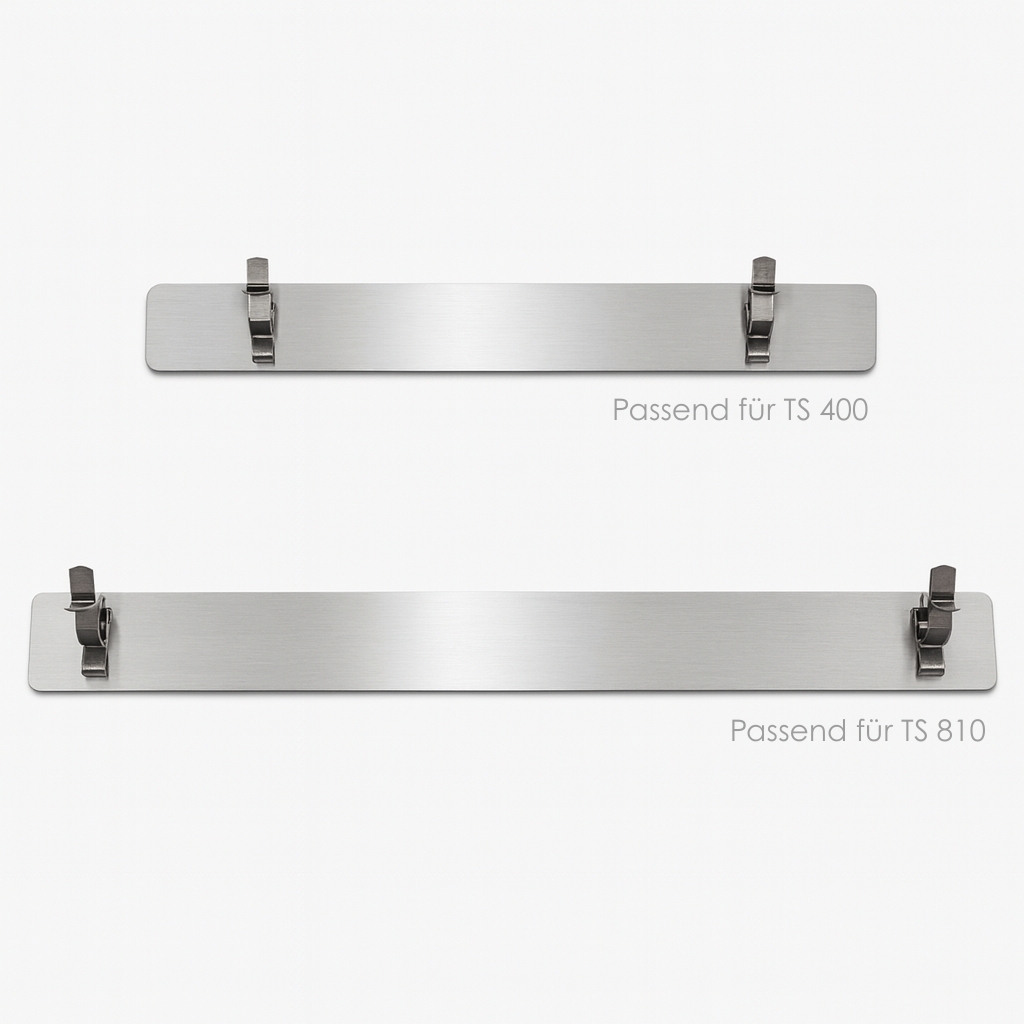

      Das Bild zeigt zwei verschiedene Halteschienen aus Edelstahl, die speziell als Zubehör für technische Geräte oder Ordnungssysteme gedacht sind. Hier sind die Details, die man aus dem Bild entnehmen kann: 1. Produktdetails Material: Gebürsteter Edelstahl (robust und rostfrei). Konstruktion: Flache Metallleisten mit jeweils zwei stabilen Halteclips/Klemmen. Zweck: Diese Schienen dienen wahrscheinlich dazu, Geräte, Dokumente oder Werkzeuge sicher einzuspannen. 2. Kompatibilität Die Beschriftung gibt klare Hinweise darauf, wofür diese Schienen verwendet werden: Obere Schiene: „Passend für TS 400“. Sie ist kürzer und die Clips sitzen weiter innen. Untere Schiene: „Passend für TS 810“. Sie ist deutlich länger, wobei die Clips weiter außen positioniert sind.

  Das gezeigte Gerät ist ein elektronisches Vorschaltgerät (EVG) der Firma Steril Systems, Modellnummer 44VG001107. Es dient speziell zum Betrieb von UV-C-Entladungslampen, die zur Entkeimung von Luft, Wasser oder Oberflächen eingesetzt werden. Hier sind die wichtigsten technischen Details und Merkmale auf einen Blick: Technische Spezifikationen Lampenstrom (IL​): 1200 mA (1,2 A). Das ist ein relativ hoher Strom, was auf den Betrieb von leistungsstarken UV-C-Strahlern hindeutet. Ausgangsspannung (Uout​): 400 V. Temperaturbereich: Umgebungstemperatur (ta​): -15 °C bis +45 °C. Maximale Gehäusetemperatur (tc​): 70 °C (Messpunkt ist auf dem Gehäuse markiert). Leistungsfaktor (λ): >0,95 (sehr effizient, geringe Blindleistung). Anschlüsse und Funktionen Netzeingang (links): Klassischer Anschluss für Phase (L), Neutralleiter (N) und Erdung. Meldekontakt: Ein integrierter potenzialfreier Kontakt (max. 230V AC/DC, 100mA). Dieser dient dazu, den Status (z. B. Lampenausfall) an eine externe Steuerung oder ein Warnlicht weiterzugeben. Lampenausgang (rechts): 4-poliger Anschluss für eine UV-Lampe. Beachten Sie den Hinweis „Leitungen 1 und 2 kurz halten“ – das ist wichtig, um elektromagnetische Störungen zu minimieren und eine sichere Zündung zu gewährleisten. Status-LEDs: „Betrieb / Störung“ zur schnellen optischen Diagnose vor Ort. Lieferung ohne Kabel! Sicherheitshinweise Da dieses Gerät UV-C-Lampen steuert, ist extreme Vorsicht geboten: Augenschutz: Blicken Sie niemals direkt in eine brennende UV-C-Lampe, da dies schwere Augenschäden (Verblitzung) verursacht. Ozon: Je nach Lampentyp kann Ozon entstehen; sorgen Sie für ausreichende Belüftung. Spannung: Arbeiten am Vorschaltgerät sollten nur im spannungsfreien Zustand durch Fachpersonal durchgeführt werden. Worauf Sie achten sollten Falls Sie das Gerät ersetzen oder reparieren: Prüfen Sie unbedingt, ob die angeschlossene Lampe genau für 1200 mA ausgelegt ist. Ein falscher Stromwert verkürzt die Lebensdauer der Lampe massiv oder führt dazu, dass sie gar nicht erst zündet.
